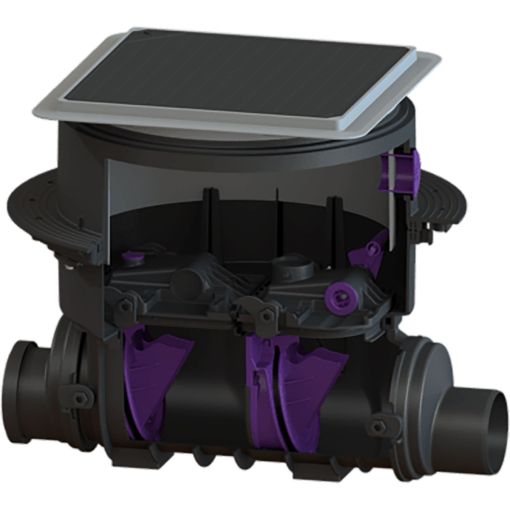

Clapet anti-retour à double vanne KESSEL Staufix-SWA, plancher, noir

kit complèt pour une installation sous sol avec une surface noir

Art.-Nr.: 100058791a

Diamètre nominal
Marque
KESSEL
Eaux usées contenant des fécales
non
Type d'installation
plaque de sol
Couverture
Recouvrement noir
À partir de
538
95
Prix calculé 538,95 €
TVA incluse, Frais de port en plus
plus que 0 pièce(s)
Livraison
Produits alternatifs
Accessoires
Déscription
Données techniques
Contenu de la livraison

Qualité de marque de KESSEL: Clapet anti-retour à double vanne KESSEL Staufix-SWA, plancher, noir

Eine einfache und kostengünstige Lösung , Gebäude vor Rückstauschäden zu schützen, ist der Einbau eines Rückstaudoppelverschlusses für fäkalienfreies Wasser von KESSEL.

Der Rückstaudoppelverschluss Staufix SWA (73100.10S, 73125.10S, 73150.10S, 73200.10S) für fäkalienfreies Abwasser mit einer schwarzen Abdeckplatte wird in die Bodenplatte eingebaut. Der aus Kunststoff bestehende Rückstaudoppelverschluss hat ein teleskopisches Aufsatzstück für einen stufenlosen Höhen- und Niveauausgleich. Er hat zwei Klappen, die selbsttätig schließen. Eine davon dient als handverriegelbarer Notverschluss.

Der Grundkörper hat ein minimales Eigengefälle von 9 mm, einen Zulauf mit Steckmuffe und einen Ablauf mit Spitzende für den direkten Anschluss an Kunststoff-Rohrleitungssysteme. Der Anschluss anderer Außendurchmesser und Rohrmaterialien ist mit Übergängen der Systemhersteller möglich.

Technische Daten:
  • Rückstaudoppelverschluss: Staufix SWA
  • Norm: DIN EN 13564 Typ 2
  • Einbaukörper: schwarz
  • Nennweiten DN 100 (DA 110 mm), DN 125 (DA 125 mm), DN 150 (DA 160 mm), DN 200 (DA 200 mm)
  • Einbauart: Einbau in die Bodenplatte
  • Einbautiefe (T): 486 mm bis 640 mm
  • (Rohrsohle Ablauf bis OK Abdeckung)
  • Abdeckplatte: schwarz
  • Belastungsklasse: A 15 (1,5 t)
Maße für Skizze
Nennweite L H
DN 100 642 mm 394 mm
DN 125 645 mm 387 mm
DN 150 656 mm 370 mm
DN 200 720 mm 348 mm
Einbauanleitung

Marque KESSEL
Eaux usées contenant des fécales non
Type Kit complet
Couverture Recouvrement noir
Type d'installation plaque de sol
Largeur nominale DN 100, DN 125, DN 150, DN 200
Aussparungsmaße 750x750 mm
Série Staufix
  • Clapet anti-retour à double vanne KESSEL Staufix-SWA, plancher, noir
